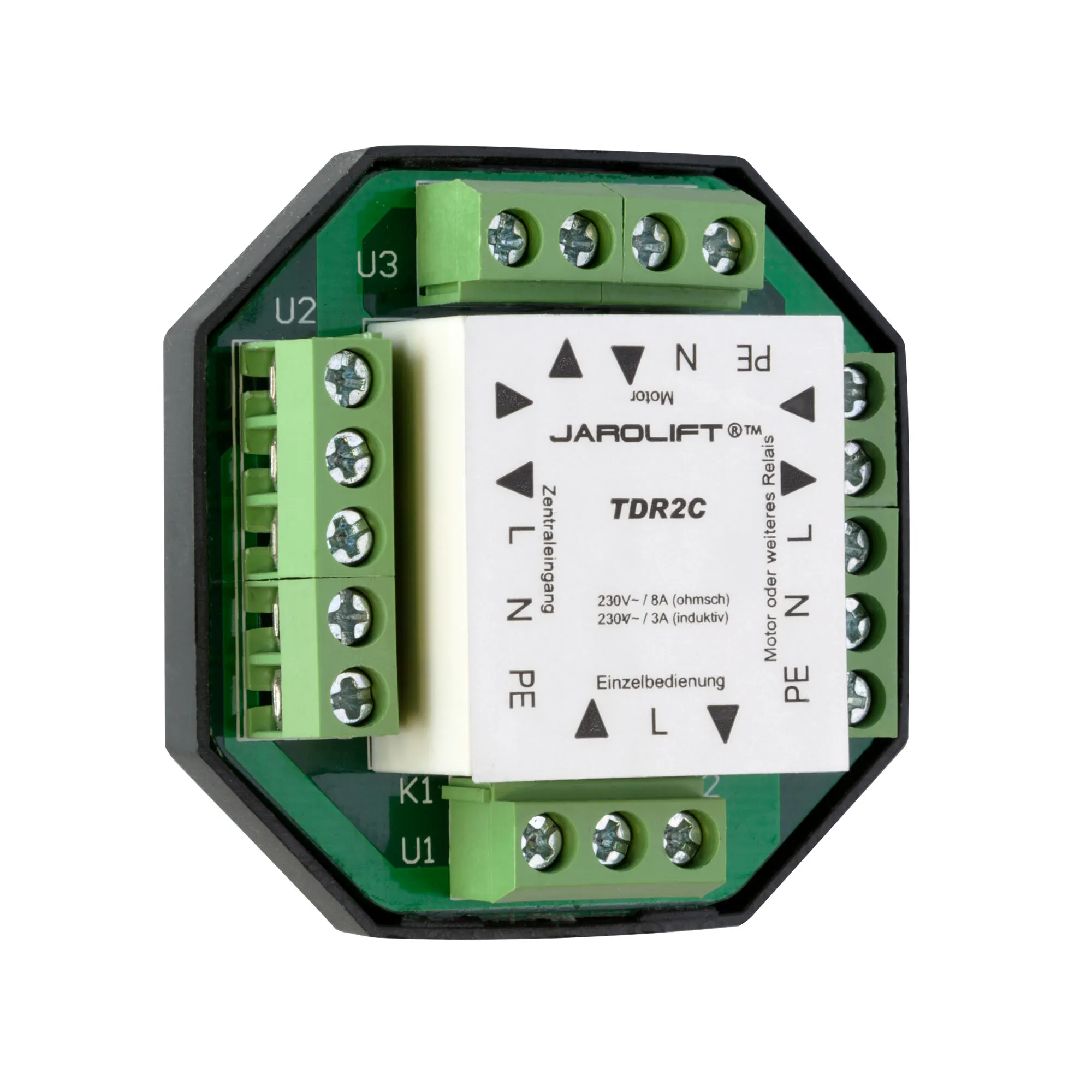

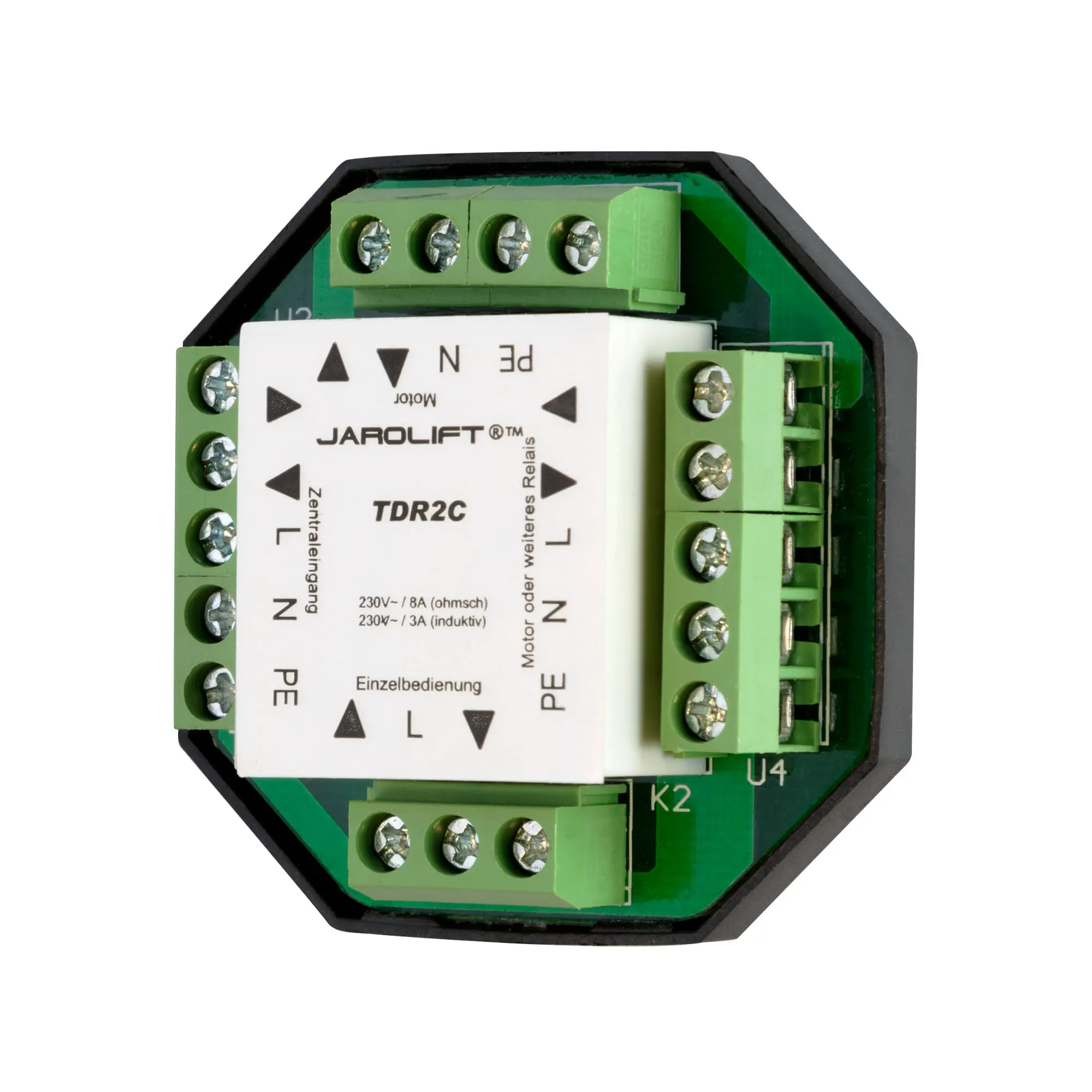

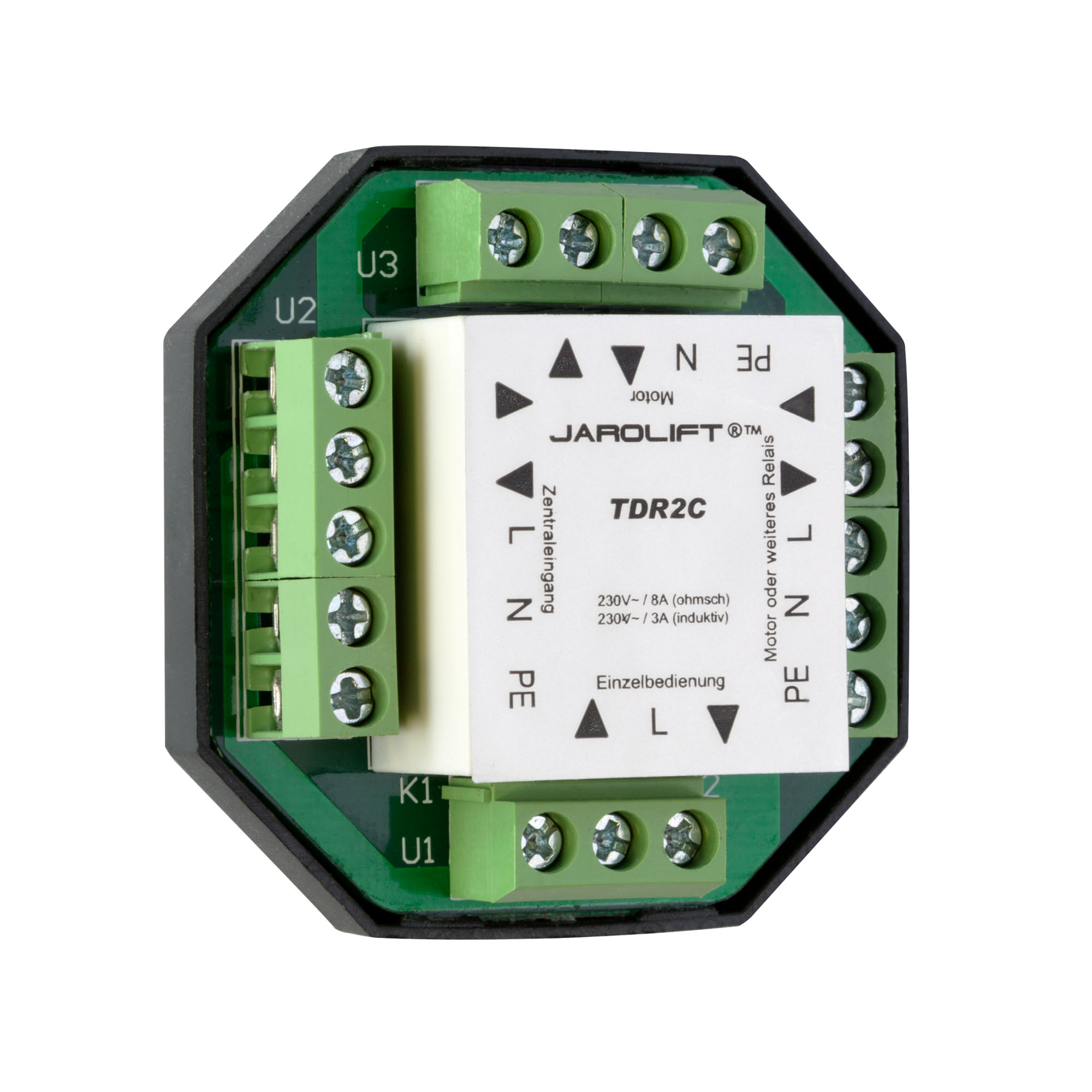

El relé de separación JAROLIFT TDR2C es un relé de control para accionar motores de persianas y estores con finales de carrera mecánicos o electrónicos. El relé de separación se utiliza para evitar la conexión en paralelo no autorizada de motores de persianas o estores. También se puede utilizar para configurar un control central con subgrupos. Los ejemplos de cableado correspondientes se encuentran en el manual de instrucciones descargable más abajo.
- máxima seguridad operativa
- diseño especialmente compacto, altura de solo 21 mm
- separación completa del circuito de carga y control
- bloqueo forzado de ambas direcciones de marcha, para proteger tus motores y dispositivos de control
Por cada relé de separación se pueden conectar uno o dos motores de persianas. Para el control local se conectan pulsadores de persianas. No utilices interruptores de persianas, ¡estos pueden causar daños en el sistema y los motores! Como central se puede utilizar un pulsador de persianas, un interruptor de persianas o un temporizador de persianas. El comando central funciona en "modo de prioridad".
La instalación, prueba y puesta en marcha de la conexión de 230V solo debe ser realizada por un electricista profesional. Para el montaje, el sistema debe estar completamente desconectado de la corriente. El manejo de la corriente eléctrica implica riesgo de vida y peligro para los bienes materiales. Se deben seguir las normas de seguridad existentes. No se asume responsabilidad por daños causados por el incumplimiento de las instrucciones, especialmente por cableado incorrecto o daños mecánicos.
GENERAL
| Fabricante: | JAROLIFT |
|---|---|
| Nombre del producto: | Relé de separación TDR | TDR2C |
| Número de producto: | 10180370 |
| EAN: | 4250558202708 |
| Garantía: | 2 años |
| Salidas: | 2 |
|---|---|
| Ancho: | 47,5 mm |
| Voltaje de entrada: | 230V 50/60Hz 10% |
| Altura: | 51,5 mm |
| Longitud: | 21 mm |
| Tipo de instalación: | empotrado |
| Voltaje de control: | 230V 50/60Hz 10% |
Información del fabricante
Schoenberger Germany Enterprises GmbH & Co. KG
Zechstr. 1-7
82069 Hohenschäftlarn
Bayern
Deutschland
E-Mail: compliance@schoenberger-group.com
Telefon: 0049817893291878
Persona responsable para la UE (GPSR 2023/988)
Schoenberger Germany Enterprises GmbH & Co. KG
Zechstr. 1-7
82069 Hohenschäftlarn
Bayern
Deutschland
E-Mail: compliance@schoenberger-group.com
Telefon: 0049817893291878
Información de seguridad y advertencias
Durante la instalación y el mantenimiento de componentes eléctricos existe riesgo de descarga eléctrica. Los trabajos en componentes eléctricos deben ser realizados únicamente por personal cualificado. Por favor, tenga en cuenta la clase de protección IP indicada en el producto.
Este producto y sus componentes pueden ser peligrosos para los niños. Mantenga el producto y todos sus accesorios fuera del alcance de los niños.
1x Relé de separación
1x Manual de uso
